環境事業ENVIRONMENT BUSINESS
スーパーヒューマー
(白煙処理装置)
スーパーヒューマー(白煙処理装置)
ガス成分を定量限界以下まで低減する湿式ろ過法を採用した白煙処理装置です。
工場などから発生する白煙を捕集して完全に無色にするだけでなく、ろ過体内のガス吸収によってさまざまな種類のヒュームを捕集。
充填層スプレー式のスクラバーでは除去できないほど微細なヒュームに加えて、
排気に含まれる水分、水溶性物質、オイルなどまで高効率で集塵できます。
お問い合わせはこちらから
お問い合わせ窓口：環境事業第二部
TEL：03-3252-9271
スーパーヒューマーの
製品概要
白煙状の排気は、それ自体無害であっても目立つ存在であり、気になるものです。
弊社は、ヒューム捕集装置の専門メーカーとして、各分野に多くの実績を重ねてまいりました。
そこで、白煙処理の決定版として自信をもっておすすめするのが、このスーパーヒューマーです。
白煙状の排気は、そのほとんどが液体の微粒子（水分・水溶性物質・オイルなど）の場合が多いです。
たとえば、半導体製造工程の排気処理のスクラバーの白煙、化学分析で発生する白煙、生産設備から発生する白煙など、
その成分が液体であれば、このスーパーヒューマーで解決できます。
弊社は、ヒューム捕集装置の専門メーカーとして、各分野に多くの実績を重ねてまいりました。
そこで、白煙処理の決定版として自信をもっておすすめするのが、このスーパーヒューマーです。
白煙状の排気は、そのほとんどが液体の微粒子（水分・水溶性物質・オイルなど）の場合が多いです。
たとえば、半導体製造工程の排気処理のスクラバーの白煙、化学分析で発生する白煙、生産設備から発生する白煙など、
その成分が液体であれば、このスーパーヒューマーで解決できます。
「ろ材」が三層構造なので目詰りしにくい
ガラス繊維の「ろ材」なので耐食性に優れている
ヒュームはドレンとして排出されるが、非常に微量なので安全
スーパーヒューマーの構造
円筒状のリテーナーに三層の「ろ材（エレメント）」を装着した「ろ体」によって、ろ過捕集を行います。
現在ご利用のスクラバーの処理風量に合わせた機種選定を行います。
15～80m3／minの機種であれば、下記標準型寸法表からお選びいただくことが可能です。
それ以外の機種については、現場の設置スペースや排気の処理風量、お客様のご希望などを反映して設計いたしますので、お気軽にご相談ください。
ろ材：ガラス繊維、ガラス布、ポリプロピレン布
リテーナー：SUS系、硬質塩ビ、SS
バンド：SUS系、PP、PE
ろ過捕集性能：0.1μm以上95％
圧力喪失：200Pa～1.5kPa（～3.5kPa）

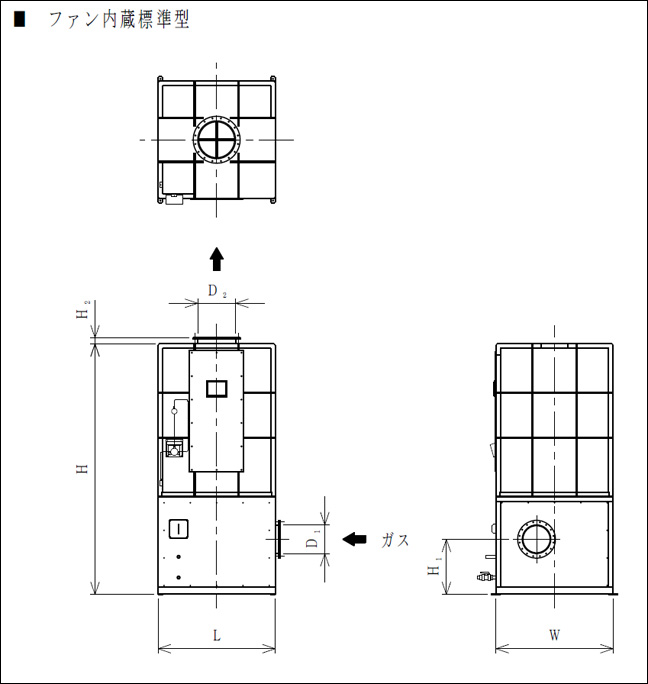

スーパーヒューマー
寸法表
拡大して図をみる

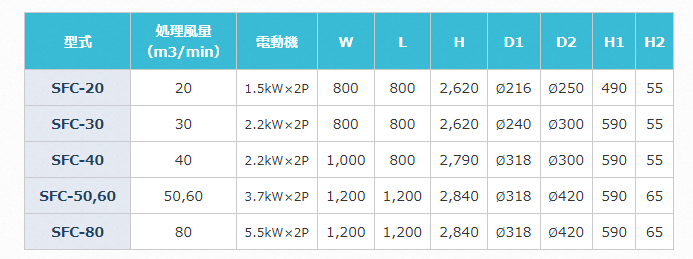

スーパーヒューマーの
処理風量（一般例）
拡大して図をみる
「大風量ファン別置き型」 の標準寸法表
拡大して図をみる
「大風量ファン別置き型」 の処理風量（一般例）
「スーパーヒューマー」の他にも、コンパクトに標準化したスクラバーから集中処理スクラバー、シランガス処理スクラバーまで多種多様なガス装置を取り扱っています。 お客様の使用環境に合わせてカスタマイズすることも可能。 ご希望の条件で設計・製作いたしますのでお気軽にお申し付けください。
